Aplicações de máquinas amassadeiras de borracha no processamento de compostos de cabos

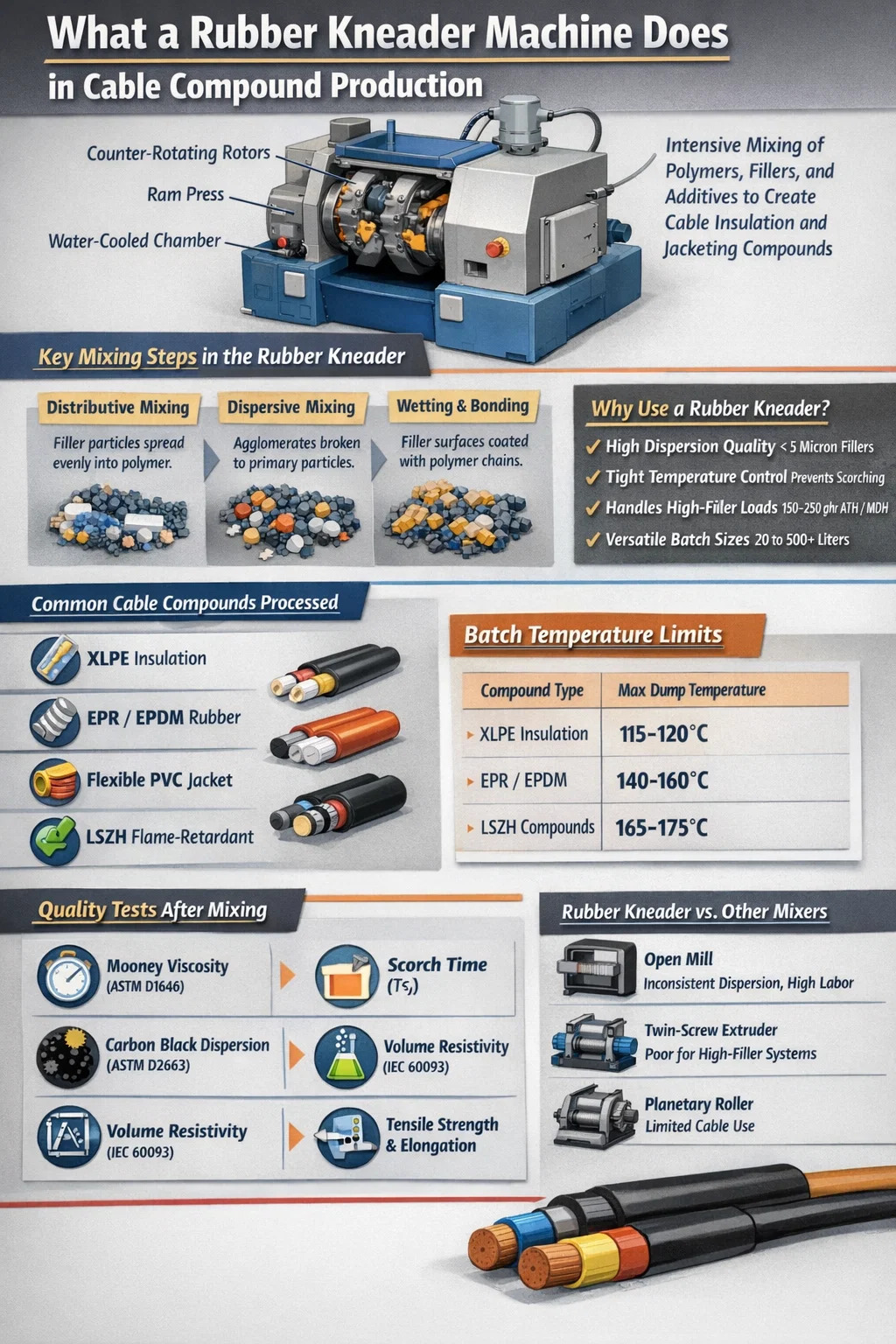

Que Amassadeira de borracha A máquina realmente faz isso na produção de compostos de cabos

Uma máquina amassadeira de borracha - também chamada de misturador interno ou amassadeira de dispersão - é o equipamento de mistura de núcleo usado para transformar borracha bruta ou materiais à base de polímero em compostos de cabos acabados, prontos para extrusão. Na fabricação de cabos, o composto deve atender a rigorosos requisitos elétricos, mecânicos e térmicos. O amassador de borracha consegue isso aplicando intensa tensão de cisalhamento, compressão e calor para misturar elastômeros, cargas, plastificantes, antioxidantes, retardadores de chama e agentes vulcanizantes em uma massa uniforme e processável.

A resposta direta: uma máquina amassadeira de borracha é indispensável no processamento de compostos de cabos porque nenhuma outra tecnologia de mistura em lote oferece a mesma combinação de qualidade de dispersão, controle térmico e capacidade de produção para sistemas elastoméricos de alta viscosidade. A mistura em moinho aberto não pode corresponder ao ambiente de mistura fechado e controlado. Os misturadores contínuos de parafuso duplo não têm flexibilidade para produção de pequenas tiragens e múltiplas receitas, típica de instalações de compostos de cabos.

Os compostos de isolamento e revestimento de cabos normalmente contêm de 15 a 30 ingredientes individuais. Fazer com que cada ingrediente - especialmente negro de fumo, sílica e enchimentos retardadores de chama - seja disperso em um nível de partícula primária abaixo de 5 mícrons determina diretamente se o cabo acabado passa nos testes de rigidez dielétrica, testes de envelhecimento e padrões de propagação de chama, como IEC 60332 ou UL 1666. A geometria do rotor do amassador de borracha cria a energia mecânica necessária para quebrar aglomerados e molhar superfícies de enchimento com cadeias de polímero, uma tarefa que abordagens de mistura mais simples simplesmente não conseguem realizar de forma consistente.

Tipos de compostos de núcleo de cabo processados com um amassador de borracha

Os fabricantes de cabos trabalham com uma ampla variedade de famílias de compostos de elastômeros elastoméricos e termoplásticos. Cada um impõe demandas diferentes ao equipamento de mistura, e o amassador de borracha lida com todas elas rotineiramente.

Compostos de isolamento à base de XLPE e PE

Compostos de polietileno reticulável (XLPE) para cabos de energia de média e alta tensão exigem ambientes de mistura extremamente limpos e gerenciamento preciso de temperatura. Os agentes de reticulação peróxido começam a se decompor acima de 120°C, portanto o amassador de borracha deve manter as temperaturas do lote abaixo deste limite durante a incorporação. Os modernos sistemas de amassadores resfriados a água alcançam temperaturas de superfície do rotor estáveis ​​dentro de ±3°C, evitando queimaduras prematuras e ainda alcançando dispersão completa do enchimento em lotes que variam de 50 a 500 litros.

Compostos de isolamento EPR e EPDM

Os compostos de borracha de etileno-propileno (EPR) e monômero de etileno-propileno-dieno (EPDM) são amplamente utilizados em cabos de média tensão (1 kV a 35 kV) e cabos de mineração devido às suas excelentes propriedades elétricas e resistência ao ozônio. Esses compostos normalmente contêm 60 a 100 partes por cem borracha (phr) de argila calcinada ou sílica tratada, exigindo altas velocidades da ponta do rotor – geralmente de 40 a 60 rpm – e ciclos de mistura estendidos de 8 a 14 minutos por lote. Um amassador de borracha com fator de enchimento de 0,65 a 0,75 otimiza o trabalho de cisalhamento nesses sistemas rígidos e de alto enchimento.

Composto de PVC para revestimentos de cabos flexíveis

Embora o PVC seja um termoplástico, os compostos flexíveis de revestimento de cabos de PVC contendo 40 a 80 phr de plastificante (normalmente DINP ou DIDP) comportam-se reologicamente como a borracha durante a mistura e se beneficiam enormemente do processamento interno do misturador. O amassador de borracha gelifica a resina de PVC com plastificante de forma rápida e uniforme, absorvendo estabilizantes, cargas e pigmentos em uma única passagem. Isso produz um composto homogêneo com dureza Shore A consistente – normalmente de 60 a 80 – o que é fundamental para cabos que devem passar no teste de curvatura a frio a -15°C ou menos.

Compostos de borracha de silicone para cabos de alta temperatura

Cabos de borracha de silicone classificados para operação contínua de 150°C a 200°C atendem aplicações de aquecimento automotivo, aeroespacial e industrial. A goma de polidimetilsiloxano composta com sílica pirogênica (tipicamente 25 a 45 phr) e agentes de acoplamento de silano exige a ação de mistura suave, porém completa, de um amassador de borracha. A mistura excessiva de silicone quebra as cadeias de polímeros e reduz a viscosidade do composto de forma irreversível, de modo que as máquinas amassadoras usadas para silicone são programadas com tempos de ciclo estritamente controlados e velocidades de rotor mais baixas, de 15 a 30 rpm.

Compostos retardadores de chama (FR) e com baixo teor de fumaça e zero halogênio (LSZH)

Os compostos de cabos LSZH – obrigatórios em instalações ferroviárias, metropolitanas, de construção naval e de edifícios públicos sob normas como EN 50399 e IEC 60332-3 – contêm 150 a 250 phr de retardadores de chama minerais, como trihidrato de alumínio (ATH) ou hidróxido de magnésio (MDH). Essas cargas de enchimento ultra-alto ultrapassam os limites de qualquer equipamento de mistura. O amassador de borracha é efetivamente o único misturador de batelada capaz de incorporar esses níveis de carga em uma matriz de elastômero EVA, EBA ou poliolefina, mantendo ao mesmo tempo uma reologia de composto aceitável. Projetos de rotor com geometria tangencial ou entrelaçada são selecionados especificamente para esta aplicação, com tempos de ciclo de 10 a 18 minutos e temperaturas de lote cuidadosamente mantidas abaixo de 170°C para evitar a desidratação do ATH.

Como a máquina amassadeira de borracha lida com formulações de cabos com alto teor de enchimento

O maior desafio técnico no processamento de compostos de cabos é incorporar grandes volumes de carga sólida – negro de fumo para camadas semicondutoras, ATH/MDH para retardante de chama, argila para isolamento EPR – sem criar aglomerados mal dispersos ou degradar a matriz polimérica. O amassador de borracha aborda isso através de três mecanismos sequenciais:

1. Mistura distributiva: Os rotores em contra-rotação dividem e recombinam o material do lote repetidamente, espalhando as partículas de enchimento por todo o volume do polímero. Isto acontece principalmente nos primeiros 2 a 4 minutos do ciclo de mistura, quando a carga ainda está aglomerada.
2. Mistura dispersiva: À medida que a velocidade do rotor aumenta ou a pressão do aríete deixa cair o material na folga do rotor, as tensões de cisalhamento que excedem a resistência coesiva dos aglomerados de enchimento os separam. Esta é a fase crítica para alcançar dispersão de grau dielétrico em compostos de isolamento.
3. Umectação e química de superfície: A mistura contínua direciona as cadeias de polímeros para superfícies de enchimento recentemente expostas, estabilizando a dispersão e evitando a reaglomeração durante o processamento subsequente. Agentes de acoplamento adicionados durante a mistura ligam quimicamente o enchimento ao polímero, melhorando permanentemente o desempenho mecânico e elétrico do composto.

Para um composto LSZH típico contendo 200 phr MDH em uma matriz EBA, o amassador de borracha deve fornecer uma energia de mistura específica de 0,10 a 0,18 kWh/kg para atingir a dispersão desejada. Os modernos sistemas de controle de amassadores rastreiam a entrada de energia em tempo real e a utilizam como critério de ponto final primário – muito mais confiável do que apenas o tempo.

Controle de temperatura em operações de amassadeira de borracha para compostos de cabos

A temperatura é o parâmetro que mais frequentemente causa falha no composto do cabo. Muito baixo e os enchimentos não se dispersam; muito alto e a queima, a degradação do polímero ou a desidratação do enchimento destroem o lote. O sistema de gerenciamento de temperatura do amassador de borracha deve lidar tanto com o calor gerado pelo trabalho mecânico quanto com o calor que deve ser removido para proteger ingredientes sensíveis.

As modernas máquinas amassadeiras de borracha alcançam essas janelas de temperatura estreitas por meio do controle de temperatura multizona: as paredes da câmara de mistura, os eixos do rotor e o aríete são controlados de forma independente pela temperatura usando água ou óleo circulante. Termopares infravermelhos ou de contato posicionados em vários pontos da câmara fornecem ao PLC dados em tempo real para ajustar automaticamente a taxa de fluxo de resfriamento ou a velocidade do rotor.

Seleção da geometria do rotor para mistura de compostos de cabos

O rotor é o coração de qualquer amassadeira de borracha, e a escolha da geometria do rotor afeta profundamente a qualidade do composto em aplicações de cabos. Três famílias de rotores primários são usadas:

Rotores Tangenciais (Sem Entrelaçamento)

Os rotores tangenciais giram em direções opostas sem que as asas do rotor passem pelos volumes varridos umas das outras. Essa configuração fornece um volume livre maior – fatores de preenchimento de até 0,80 – e lida com compostos muito rígidos e de alto preenchimento sem picos de torque excessivos. Para compostos LSZH com carga mineral de 200 phr, os rotores tangenciais são geralmente preferidos. Os designs tangenciais clássicos de 2 e 4 asas permanecem padrão em fábricas de cabos em todo o mundo, com geometrias de 4 asas oferecendo incorporação mais rápida de cargas em pó.

Rotores entrelaçados

Os rotores entrelaçados passam pelas zonas uns dos outros, criando uma folga entre os rotores muito mais estreita e gerando tensões de cisalhamento mais altas. Isso os torna excelentes para tarefas de mistura dispersiva – quebrando aglomerados de negro de fumo em compostos de cabos semicondutores, por exemplo, onde obter uma superfície lisa e sem vazios na camada extrudada é essencial para o desempenho do cabo de alta tensão. Os rotores entrelaçados também tendem a funcionar mais frios porque trocam material entre os rotores de forma mais eficiente, melhorando a transferência de calor. No entanto, eles são menos adequados para formulações LSZH com alto teor de enchimento devido a limitações de torque.

PES (polietileno silicone) e perfis de rotor especializados

Para o processamento de compostos de cabos de silicone, perfis de rotor especializados de baixo cisalhamento com folgas maiores evitam a degradação mecânica destrutiva da goma de silicone. Alguns fabricantes oferecem sistemas de rotor modular, permitindo que um único amassador de borracha seja reconfigurado entre tipos de rotor à medida que o mix de produtos muda – uma vantagem operacional significativa em fábricas de cabos que produzem múltiplas famílias de compostos no mesmo equipamento.

Projeto de ciclo de mistura e parâmetros de processo para compostos de cabos

O ciclo de mistura de um composto de cabo em uma amassadeira de borracha não é uma simples operação de “adicionar tudo e misturar”. A sequência e o momento da adição dos ingredientes determinam diretamente a qualidade da dispersão e a segurança de queima. Um ciclo bem projetado para um composto de isolamento EPR de média tensão normalmente segue esta estrutura:

1. Etapa 1 – Mastigação do polímero (0–2 min): Os fardos EPR ou EPDM são carregados e o aríete é abaixado. Os rotores funcionam a 30–40 rpm para amolecer e quebrar o polímero, reduzindo a viscosidade inicial e preparando a matriz para aceitar cargas. A temperatura do lote normalmente atinge 80–100°C.
2. Etapa 2 – Incorporação do filler (2–7 min): Argila calcinada, sílica e negro de fumo (para classes semicondutoras) são adicionados gradativamente ou todos de uma vez, dependendo do volume de enchimento. A pressão do aríete é aumentada para 3–5 bar para forçar o enchimento no polímero amolecido. A velocidade do rotor pode aumentar para 50–60 rpm durante esta fase. A temperatura sobe para 120–140°C devido ao atrito.
3. Etapa 3 – Adição de óleo e plastificante (7–9 min): Óleos parafínicos ou naftênicos e plastificantes são injetados através de sistemas de dosagem de líquidos. Isto reduz a viscosidade do composto e distribui os aditivos por toda a matriz de polímero de carga.
4. Estágio 4 – Varredura de resfriamento (9–11 min): A velocidade do rotor é reduzida, o fluxo de água de resfriamento é maximizado e a temperatura do lote é reduzida abaixo de 110°C antes da adição dos curativos.
5. Etapa 5 – Adição curativa e homogeneização final (11–14 min): Sistemas de cura com enxofre ou peróxido, aceleradores e antioxidantes são adicionados e misturados. O ponto final é determinado pela entrada de energia específica que atinge o valor alvo, normalmente 0,12–0,16 kWh/kg para este tipo de composto. O lote é então despejado no moinho de descarga ou transportador abaixo.

Esta abordagem em etapas evita queimaduras, garante uma distribuição uniforme de cada ingrediente e produz um composto com uma viscosidade Mooney (ML 1 4 a 100°C) consistentemente dentro de ±3 unidades Mooney de especificação - um nível de consistência lote a lote que a mistura em moinho aberto não consegue alcançar.

Parâmetros de controle de qualidade medidos após o processamento da amassadeira de borracha

Cada lote que sai do amassador de borracha deve ser validado antes de passar para a extrusão. O controle de qualidade do composto do cabo envolve testes reológicos e elétricos.

• Viscosidade Mooney (ASTM D1646): Mede o comportamento do fluxo composto. A viscosidade fora das especificações causa instabilidade dimensional na extrusão. Janela de especificação típica: ±5 unidades Mooney em torno do valor alvo.
• Tempo de queima (Ts2, ASTM D2084): Confirma que não ocorreu vulcanização prematura durante a mistura no amassador. Para compostos EPR, o Ts2 normalmente deve exceder 8 minutos a 135°C para permitir um processamento de extrusão seguro.
• Resistividade de Volume (IEC 60093): Para compostos isolantes, a resistividade volumétrica deve exceder 10¹³ Ω·cm à temperatura ambiente. Para compostos semicondutores, deve estar na faixa de 1–500 Ω·cm. A qualidade da dispersão do amassador é a variável dominante que controla este valor.
• Dispersão de Negro de Fumo (ASTM D2663): A microscopia óptica ou microscopia eletrônica de varredura de amostras microtomadas avalia a dispersão em uma escala de 1 a 5. Grau 4 ou melhor (menos de 5% de aglomerados não dispersos acima de 10 μm) é normalmente necessário para isolamento de cabos de média tensão.
• Densidade e conteúdo de enchimento: Confirma que o enchimento foi totalmente incorporado durante a mistura no amassador. Desvio significativo de densidade em relação à especificação indica mistura incompleta ou erro no carregamento do ingrediente.
• Resistência à tração e alongamento na ruptura (IEC 60811-1): Medido em placas de teste curadas. Valores de tração subdimensionados indicam fraca interação polímero-carga resultante de dispersão inadequada do amassador.

Capacidade da máquina amassadeira de borracha e seleção de escala para fábricas de cabos

As máquinas amassadeiras de borracha para processamento de compostos de cabos estão disponíveis em uma ampla gama de capacidades, desde unidades de laboratório de 0,5 litros até máquinas de produção de 650 litros ou mais. A seleção do tamanho correto da máquina requer equilíbrio entre o tamanho do lote, o tempo de ciclo, a taxa de consumo da linha de extrusão downstream e a estratégia de gerenciamento de estoque.

Uma fábrica de cabos operando duas extrusoras de 90 mm para cabos EPR de média tensão com uma produção combinada de 600 kg/hora exigirá aproximadamente 10 lotes por hora de um amassador de 75 litros produzindo lotes de 60 kg por ciclo de 6 minutos, ou 3 lotes por hora de um amassador de 200 litros produzindo lotes de 130 kg por ciclo de 10 minutos. O amassador maior geralmente ganha em eficiência energética por quilograma misturado, mas a unidade menor oferece troca de receita mais rápida para plantas com alta variedade de produtos.

Automação e controle de processos em sistemas modernos de amassadeira de borracha

A amassadeira de borracha de hoje está muito distante dos misturadores de batelada controlados manualmente de duas décadas atrás. Linhas de amassadores totalmente automatizadas para produção de compostos para cabos integram diversas camadas de controle e gerenciamento de dados que melhoram diretamente a consistência dos compostos e reduzem o desperdício.

Sistemas Gravimétricos de Dosagem de Ingredientes

Funis de pesagem automatizados e bombas de dosagem de líquidos alimentam o amassador de borracha com cada ingrediente até ±0,1% do peso alvo. Isto elimina a maior fonte de variação entre lotes em operações de mistura manual. Para compostos de cabos onde a carga de negro de fumo deve ser mantida em ±0,5 phr para manter a resistividade volumétrica consistente na camada semicondutora, essa precisão não é opcional – é essencial.

Controle de endpoint de mixagem baseado em energia

Em vez de executar cada lote por um tempo fixo, os modernos sistemas de controle de amassadores calculam a energia específica acumulada (kWh/kg) em tempo real e descartam o lote quando a energia alvo é atingida – independentemente de isso levar 10 minutos ou 14 minutos em um determinado dia. Essa abordagem compensa automaticamente a temperatura ambiente, as variações de viscosidade da matéria-prima e o desgaste do rotor, proporcionando uma dispersão mais consistente do que apenas o controle baseado em tempo. Estudos em ambientes industriais mostraram que o controle do ponto final de energia reduz a dispersão da viscosidade Mooney em 30–50% em comparação com ciclos de mistura de tempo fixo.

Gerenciamento e rastreabilidade de receitas

Os sistemas SCADA ou MES integrados armazenam centenas de receitas de compostos e registram todos os parâmetros do processo – perfis de temperatura, velocidade do rotor, entrada de energia, temperatura de despejo, peso do lote – para cada lote produzido. Essa rastreabilidade de lote é obrigatória para fabricantes de cabos que fornecem cabos de energia para serviços públicos, onde os laboratórios de testes exigem documentação completa do processo juntamente com relatórios de testes de cabos finalizados.

Integração de extração de poeira e fumaça

O negro de fumo, o MDH, o ATH e o pó de sílica apresentam sérios riscos de explosão e para a saúde ocupacional. As instalações de amassadores de borracha para processamento de compostos de cabos integram extração a vácuo no topo do êmbolo, coleta de poeira no nível da tremonha e sistemas de ventilação da câmara para manter a qualidade do ar no local de trabalho dentro dos limites de exposição permitidos. Esta é uma área onde a natureza fechada do amassador já proporciona uma vantagem sobre a mistura em moinho aberto do ponto de vista da contenção de poeira.

Problemas comuns de processamento na mistura de amassadores de compostos de cabos e como resolvê-los

Mesmo com equipamentos bem conservados e controles automatizados, o processamento de compostos de cabos por amassadeira de borracha encontra problemas recorrentes. Compreender as causas raízes permite que os engenheiros de processo as resolvam sistematicamente.

Queimar durante a mixagem

A vulcanização prematura dentro do amassador é o defeito de mistura mais caro – um lote inteiro de composto deve ser descartado e a câmara limpa, perdendo material e tempo de produção. A queimadura geralmente resulta de atraso na adição do curativo (curativos adicionados enquanto o composto está muito quente), falha do sistema de resfriamento ou velocidade excessiva do rotor durante o estágio de incorporação do curativo. Prevenção: aplique um controle rigoroso da porta de temperatura (temperatura de despejo do masterbatch abaixo de 100°C antes da adição do curativo), verifique a temperatura da água de resfriamento e a vazão no início do turno e audite trimestralmente a calibração do sensor de temperatura do amassador de borracha.

Fraca dispersão de negro de fumo em compostos semicondutores

As camadas de cabos semicondutores devem ter negro de fumo liso e bem disperso para evitar a concentração de tensão elétrica na tela do condutor ou na interface da tela de isolamento, o que causa falha prematura do cabo sob alta tensão. A má dispersão no amassador resulta de entrada insuficiente de energia, fator de enchimento incorreto ou uso de negro de fumo com estrutura excessivamente alta (alta absorção de DBP). As soluções incluem aumentar a entrada de energia específica, verificar se o fator de preenchimento está entre 0,65 e 0,75 e avaliar um grau de negro de fumo de estrutura inferior se a dispersão permanecer inadequada.

Viscosidade inconsistente do lote

A variação da viscosidade Mooney entre lotes acima de ±5 unidades causa instabilidade de extrusão – variação dimensional no isolamento do cabo, defeitos na superfície da pele de tubarão ou oscilações de pressão da matriz. As causas principais incluem a variação da viscosidade da matéria-prima (os números Mooney da borracha natural e do EPDM variam entre lotes de fardos), absorção incompleta de óleo ou desgaste do rotor, aumentando a folga efetiva ao longo do tempo. Resolva isso apertando os limites de inspeção de entrada de matéria-prima, verificando a calibração da bomba dosadora de óleo e programando a medição do desgaste do rotor do amassador de borracha a cada 3.000 horas de operação.

Aglomerados de enchimento sobrevivendo à mistura em compostos LSZH

Com carga mineral de 200 phr, as partículas de ATH ou MDH podem formar aglomerados coesos que resistem à dispersão, especialmente se a carga tiver absorvido umidade. A pré-secagem de ATH ou MDH a 80°C por 4–8 horas antes do carregamento do amassador reduz a formação de aglomerados e pode melhorar a resistividade do volume do composto LSZH acabado em uma ordem de grandeza. Alternativamente, aumentar a pressão do aríete durante a incorporação do enchimento – de 3 bar para 5–6 bar – aumenta a tensão de cisalhamento compressivo nos aglomerados e acelera a dispersão.

Eficiência Energética e Considerações Ambientais nas Operações de Amassadeira de Borracha

As amassadeiras de borracha são equipamentos que consomem muita energia. Uma amassadeira de 250 litros com motor principal de 500 kW pode consumir 0,12–0,20 kWh de energia elétrica por quilograma de composto produzido, dependendo da viscosidade do composto e do tempo de ciclo. Para uma instalação de compostos de cabos que produz 5.000 toneladas por ano, isso se traduz em 600.000 a 1.000.000 kWh anualmente – um custo de eletricidade e uma pegada de carbono significativos.

Várias estratégias reduzem o consumo de energia do amassador sem comprometer a qualidade do composto:

• Motores de acionamento de velocidade variável (VSD): Substitua os acionamentos principais de velocidade fixa por sistemas VSD, permitindo que a velocidade do rotor siga a curva do processo com precisão. As modernizações do VSD normalmente reduzem o consumo elétrico do amassador em 15–25%.
• Fator de preenchimento otimizado: Operar abaixo do fator de preenchimento de 0,60 desperdiça energia porque o material desliza ao redor dos rotores sem gerar cisalhamento produtivo. A otimização do peso do lote para a faixa de 0,70 a 0,75 reduz a energia por quilograma misturado em 10 a 15%.
• Recuperação de calor da água de resfriamento: A água de resfriamento que sai da câmara do amassador a 40–60°C transporta energia térmica significativa que pode ser recuperada por meio de trocadores de calor para pré-aquecer áreas de armazenamento de ingredientes ou fornecer aquecimento ambiente nos meses de inverno.
• Eliminando a refresagem desnecessária de masterbatch: Alguns processos de compostos de cabos incluem uma etapa separada de remoagem em moinho aberto após o amassador. A engenharia de ciclos de mistura para eliminar esta etapa – alcançando a dispersão desejada apenas no amassador – elimina o consumo de energia e o custo de mão de obra.

Do ponto de vista das emissões, os compostos de cabos contendo retardadores de chama halogênios liberam vapores durante a mistura em alta temperatura. O processamento de compostos LSZH não apresenta esse problema, e o crescimento de cabos LSZH em projetos de infraestrutura em todo o mundo está reduzindo gradualmente os volumes de compostos halogenados processados ​​através de equipamentos amassadores de borracha em todo o mundo.

Requisitos de manutenção para máquinas amassadeiras de borracha em serviços de compostos de cabos

O processamento de compostos de cabos é particularmente exigente em componentes mecânicos de amassadores de borracha devido à natureza abrasiva das cargas minerais, às altas pressões de enchimento exigidas e aos cronogramas de operação contínua típicos da fabricação de cabos. Um programa de manutenção estruturado é essencial para evitar paradas não planejadas.

• Medição da folga da ponta do rotor: A cada 1.000–1.500 horas de operação, ou sempre que a qualidade da dispersão começar a diminuir, meça a folga entre as pontas do rotor e a parede da câmara. A nova folga típica é de 1–3 mm; uma folga superior a 6–8 mm indica desgaste do rotor que requer reconstrução ou substituição. Rotores desgastados reduzem a intensidade do cisalhamento e degradam a qualidade da dispersão de forma previsível.
• Inspeção da vedação do carneiro: As vedações do aríete evitam que o composto escape da câmara de mistura sob pressão do aríete. A falha na vedação causa contaminação composta do sistema hidráulico e riscos potenciais à segurança. Inspecione as vedações a cada 500 horas; substitua em uma programação baseada em tempo a cada 2.000–3.000 horas, independentemente da condição aparente.
• Limpeza do circuito de refrigeração: A incrustação mineral e a incrustação biológica nos circuitos de água de resfriamento reduzem a eficiência da transferência de calor, fazendo com que as temperaturas do lote subam. Lave e descalcifique os circuitos de resfriamento a cada 6 meses e trate a água de resfriamento com biocida e inibidor de incrustações continuamente.
• Vedação da porta de descarga e mecanismo de travamento: A porta suspensa na parte inferior da câmara de mistura deve vedar completamente durante a mistura para manter a pressão do aríete e evitar vazamento do composto. Inspecione os pinos de travamento e as vedações a cada 200 horas em serviço LSZH com alto enchimento.
• Análise de óleo da caixa de engrenagens: Envie amostras de óleo lubrificante da caixa de engrenagens para análise laboratorial a cada 1.000 horas. Contagens elevadas de partículas de ferro ou cobre indicam desgaste de rolamentos ou engrenagens e permitem intervenção antes de uma falha catastrófica da caixa de engrenagens – o que pode deixar um amassador grande fora de serviço por 4 a 8 semanas enquanto as peças são adquiridas.

As fábricas de compostos para cabos normalmente orçam de 3 a 5% do preço de compra do amassador de borracha anualmente para manutenção planejada , sendo a maior parte desse custo atribuível à reforma do rotor (superfícies de desgaste com revestimento duro com carboneto de tungstênio ou revestimentos similares) e substituição de vedações.

Comparando o Amassador de Borracha com Tecnologias Alternativas de Mistura para Compostos de Cabos

Os fabricantes de compostos para cabos ocasionalmente avaliam alternativas à máquina amassadeira de borracha. Compreender onde as alternativas são bem-sucedidas e onde elas falham esclarece por que o amassador permanece dominante nesta aplicação.

A conclusão prática desta comparação: na fabricação de compostos para cabos, o amassador de borracha é combinado com folhas de laminação aberta a jusante para 80-90% dos cenários de produção. O amassador proporciona dispersão superior; o moinho aberto fornece o formato de folha exigido pelos sistemas de alimentação de extrusoras. Estas são tecnologias complementares e não concorrentes.

Tendências que moldam o uso de amassadeiras de borracha no processamento de compostos de cabos

Várias tendências no setor estão influenciando a forma como os fabricantes de cabos especificam, operam e otimizam os equipamentos amassadores de borracha hoje e no futuro próximo.

Crescimento da demanda por cabos LSZH

Os regulamentos de construção na Europa, no Médio Oriente e na Ásia-Pacífico estão progressivamente a exigir cabos LSZH em infraestruturas públicas. O mercado global de cabos LSZH está se expandindo a taxas de 7 a 10% ao ano em algumas regiões. Para os fabricantes de amassadeiras de borracha, isso significa uma demanda crescente por máquinas de alto torque capazes de processar compostos de enchimento mineral de 200 phr – uma aplicação tecnicamente exigente que favorece equipamentos premium projetados especificamente para alternativas de baixo custo.

Compostos de cabos para veículos elétricos

Os cabos de carregamento de veículos elétricos e os cabos de chicote de veículos de alta tensão exigem compostos que combinem alta flexibilidade (para dobras repetidas), resistência ao calor (125°C ou superior) e resistência química a fluidos automotivos. Borracha de silicone e compostos de poliolefina reticulada processados ​​em amassadores de borracha atendem esse mercado. À medida que a produção de veículos elétricos se expande globalmente, a procura composta por estes cabos especializados está a crescer rapidamente, colocando em serviço capacidade adicional de amassadores.

Otimização de processos digitais e mixagem assistida por IA

Algumas instalações de compostos de cabos voltadas para o futuro estão implementando modelos de aprendizado de máquina que prevêem a viscosidade Mooney do lote em tempo real a partir de dados de temperatura e torque do amassador, permitindo que o sistema de controle ajuste a velocidade do rotor ou estenda o ciclo de mistura antes de despejar - em vez de descobrir viscosidade fora da especificação durante os testes pós-lote. Os primeiros a adotar esses sistemas relatam melhorias no rendimento na primeira passagem de 2 a 4 pontos percentuais e reduções na taxa de refugo composto de 30 a 40%.

Pressão de Sustentabilidade na Formulação de Compostos

A crescente pressão para eliminar substâncias restritas – certos plastificantes, estabilizadores à base de chumbo em PVC, retardadores de chama halogenados – está impulsionando a reformulação dos compostos de cabos. Novas formulações geralmente se comportam de maneira diferente no amassador de borracha do que os compostos que substituem: maior viscosidade de fusão, diferentes interações carga-polímero, ciclos de mistura mais longos. Os desenvolvedores de compostos para cabos devem revalidar os ciclos de mistura dos amassadores sempre que as formulações mudam, aumentando a carga de trabalho de engenharia de processo, mas também criando oportunidades para otimizar o consumo de energia e o tempo de ciclo do lote simultaneamente.
